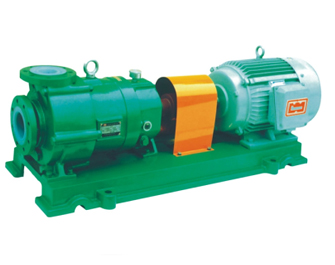

CQB磁力泵

产品综述

CQB15-15-65F   CQB80-65-160FA CQB16-12-50F
CQB20-15-75F   CQB25-20-100F  CQB32-20-110F
CQB40-25-120F  CQB40-40-100F  CQB40-40-125F
CQB50-32-125F  CQB50-32-125FA CQB50-32-160FA
CQB50-32-200FA CQB65-50-160F  CQB65-50-180F
CQB65-40-200FA CQB80-50-200FA CQB100-80-160FL
CQB65-50-150F  CQB65-50-160FL CQB50-32-160F
CQB65-40-250F  CQB80-65-160FD CQB80-50-250F
CQB100-80-160F CQB100-65-200F

产品用途

本产品广泛适用于:石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业。
使用温度:-20度~100度。

设计特点

防漏设计
取消了轴封。利用磁力偶合间接驱动。完全消除了滴漏的烦恼。绝不污染使用场地。
由于泵的过流部分选用“氟塑料合金”制造。可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损。

工作原理
驱动装置采用主动磁铁联轴器直接装在电机轴上。泵室完全封闭。通过磁力偶合间接驱动泵轴上带磁铁的叶轮旋转结构紧凑、安全节能。

坚固耐用的泵体结构
虽然接触液体部分是氟塑料,但泵体基体是金属材料,故泵体可以承受部分管道的重量及机械性冲击,坚固耐用。

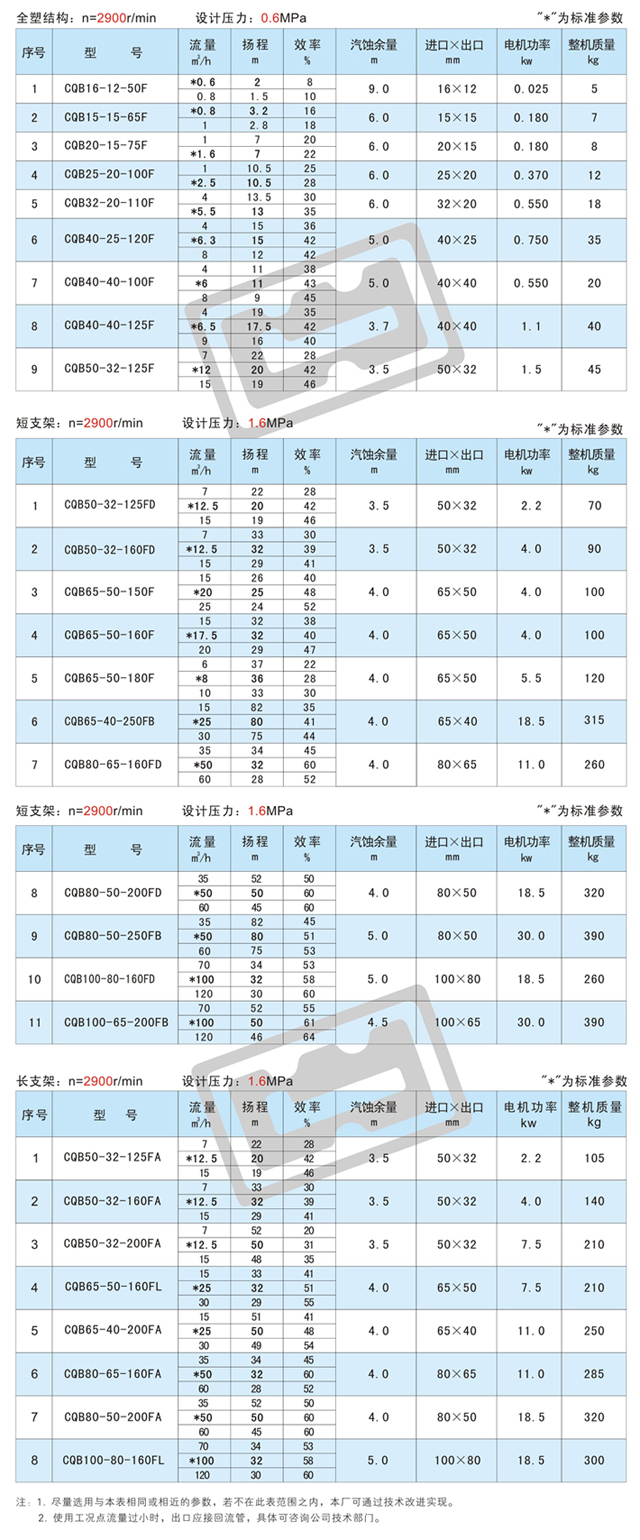

型号及参数

结构与材料

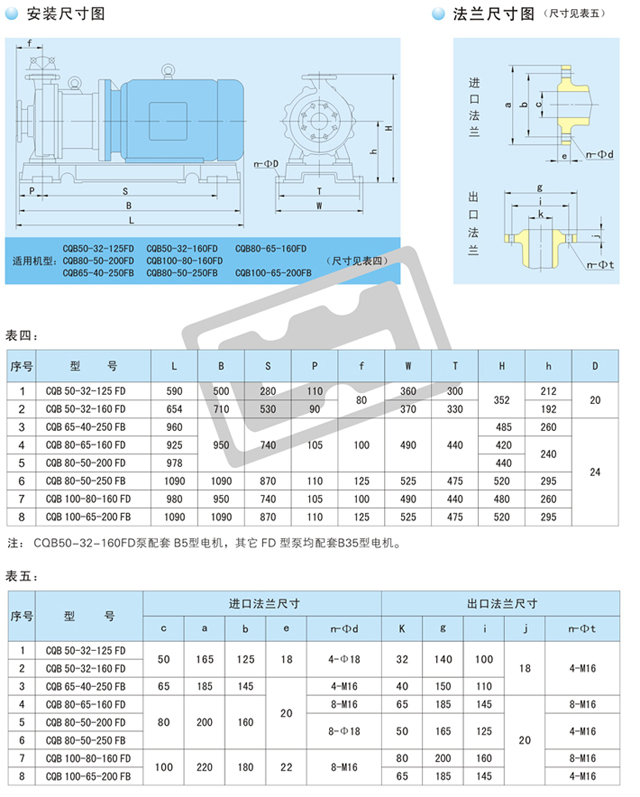

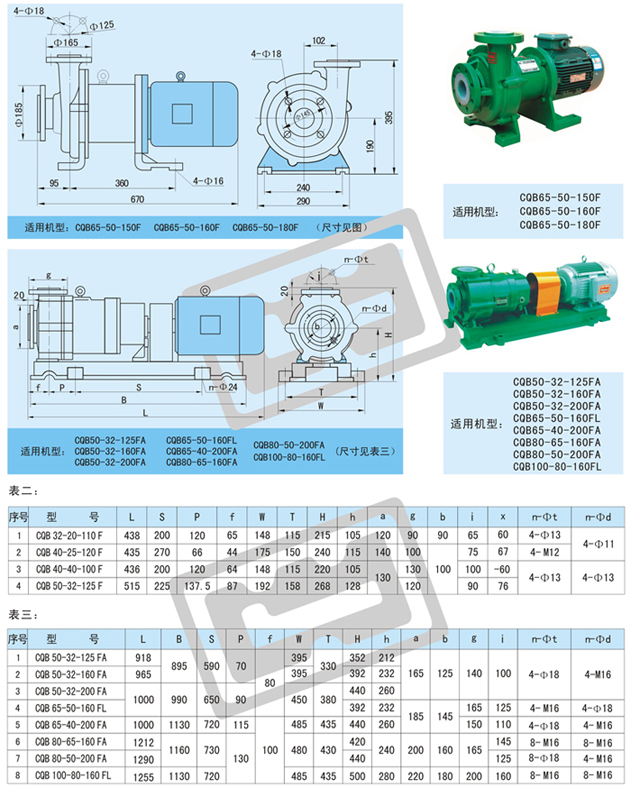

安装尺寸图

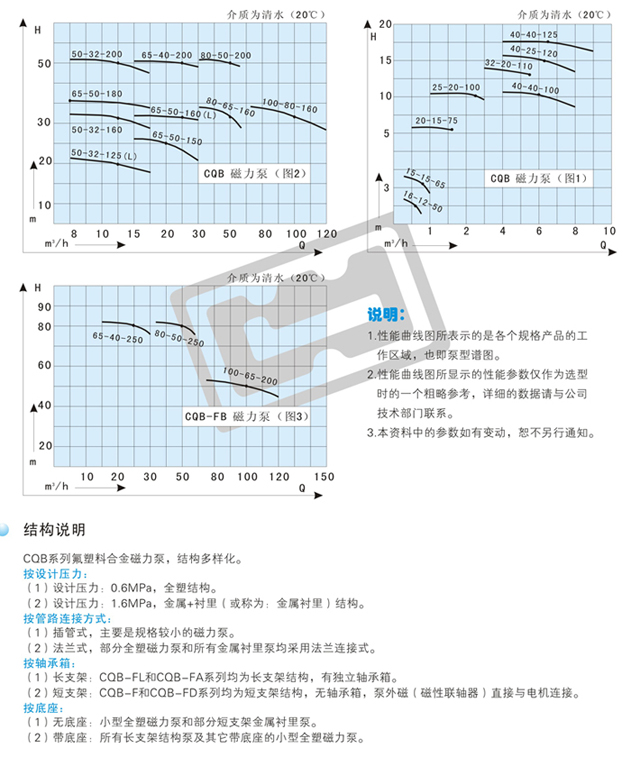

性能曲线图

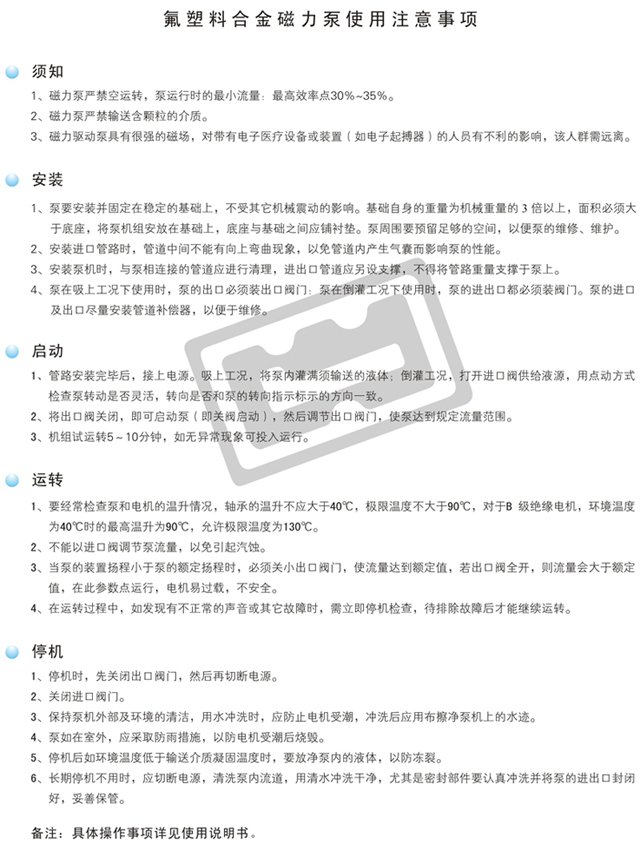

注意事项
