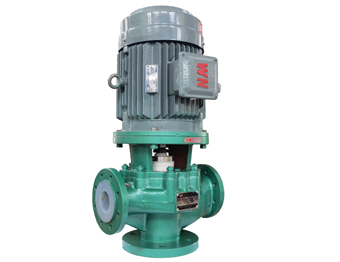

GF氟塑料管道泵

产品综述

40GF-32   50GF-20   50GF-32
65GF-20   65GF-32   65GF-50
80GF-20   80GF-32

产品用途

GF系列氟塑料管道泵是本公司结合市场需求,参照国际标准及国家相关标准设计制造,过流部件为氟塑料,自主研发专利衬里工艺,耐腐蚀性范围广,强度高,经久耐用。本产品广泛适用于:酸洗工艺、喷漆工艺、有色金属冶炼中的电解液输送、离子膜烧碱项目中的氯水、废水处理和加酸等工艺流程;适用温度为:-20℃—150℃。

设计特点

1、GF系列氟塑料管道泵为立式结构,进出口口径相同,且位于同一中心线上;

2、叶轮直接与电机轴连接,高效、节能、低噪音,能有效的平衡泵运转产生的径向和轴向负荷;

3、轴封采用先进的外装式波纹管机械密封静环选用氧化铝陶瓷,动环采用四氟填充材料(根据用户特殊工况专配其他材质),耐磨耐腐,密封性好,有效的增长了机械密封的使用寿命;

4、结构简单,易维护,占地面积小,在检修更换叶轮、密封等易损件时,无需拆卸管道。

型号及参数

 ●型号意义
     80GF-32
80  进出口直径:80mm
GF  氟塑料管道泵
32  扬程

序号

型 号

流量(m3/h)

扬程(m)

效率(%)

转数(r/min)

汽蚀余量(m)

进口X出口(mm)

电机功率(kw)

1

40GF-32

8

32

31

2900

3.5

40×40

3

* 6.3

32

30

10

30

32



2

50GF-20

7

22

40

2900

3.5

50×50

2.2

* 12.5

20

45

15

16

42



3

50GF-32

7

33

33

2900

3.5

50×50

4

* 12.5

32

45

15

30

45



4

65GF-20

15

22

47

2900

3.5

65×65

3

* 25

20

52

35

16

57

序号

型 号

流量(m3/h)

扬程(m)

效率(%)

转数(r/min)

汽蚀余量(m)

进口X出口(mm)

电机功率(kw)

5

65GF-32

15

33

38

2900

3.5

65×65

5.5

* 25

32

47

35

30

57



6

65GF-50

15

52

30

2900

3.5

65×65

11

* 25

50

45

35

46

42



7

80GF-20

35

22

42

2900

4

80×80

5.5

* 50

20

55

60

18

60



8

80GF-32

35

33

45

2900

4

80×80

11

* 50

32

50

60

27

39

备注:1、* 为标准参数

2、设计压力:金属+衬里为1.6MPa





结构与材料

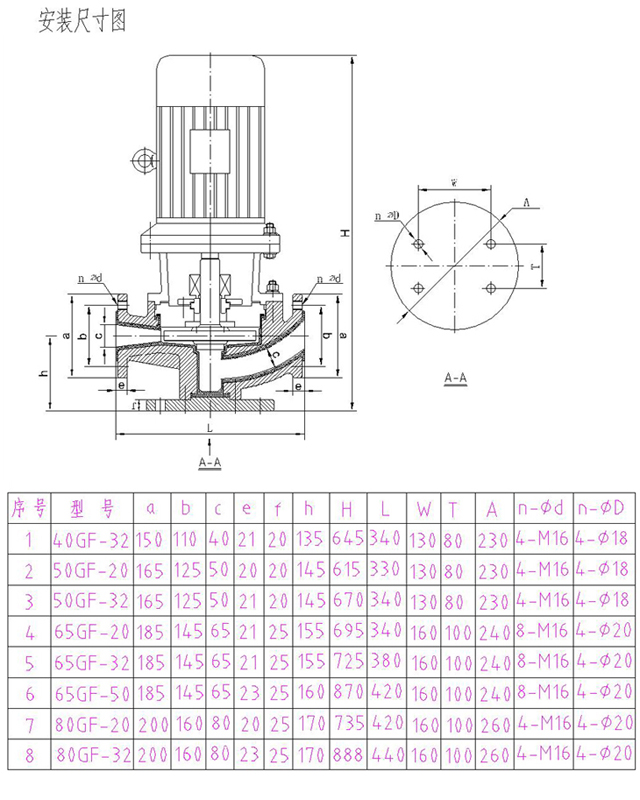

安装尺寸图
