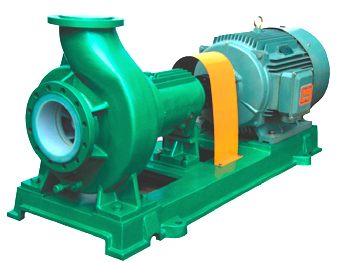

IHF离心泵

产品综述

IHF40-25-200   IHF150-125-400 IHF40-25-160
IHF40-32-250   IHF50-32-125   IHF50-32-160
IHF65-50-125   IHF65-50-160   IHF65-40-200
IHF65-40-250   IHF80-65-125   IHF80-65-160
IHF80-50-200   IHF80-50-250   IHF100-80-125
IHF100-80-160  IHF100-65-200  IHF125-100-200
IHF150-125-315 IHF200-150-250 IHF200-150-315
IHF200-150-400 IHF125-80-160  IHF25-20-250
IHF150-125-250 IHF150-125-315 IHF200-150-250

产品用途

本产品广泛适用于:汽车制造中的酸洗、喷漆工艺;有色金属冶炼中的电解液输送;离子膜烧碱项目中的氯水、废水处理和加酸等工艺流程。
适用温度:-20℃~150℃。
核心技术
专利名称:防腐衬塑叶轮
专利号:ZL200820038733.4

设计特点

标准化设计

IHF离心泵参照国际标准,结合国家相关标准设计制造。其性能、额定性能点和尺寸等效采用国际标准ISO2858.

国家标准号:

GB5662轴向吸入磁力泵(16bar)标记、性能和尺寸

GB5656离心泵技术要求(Ⅱ)

专利衬里工艺

本体和泵盖均采用金属(HT200)基体内衬氟塑料,叶轮采用金属嵌件(WCB)外包氟塑料合金压制成型。

优点:耐腐蚀性范围广,强度高,经久耐用。

可靠的机械密封

轴封采用先进的外装式波纹管机械密封,静环选用氧化铝(99.99%)陶瓷,动环采用四氟填充材料(或根据用户特殊工况专配其他材质)

优点:耐腐耐磨、密封性好、安装简便,易维护。

型号及参数

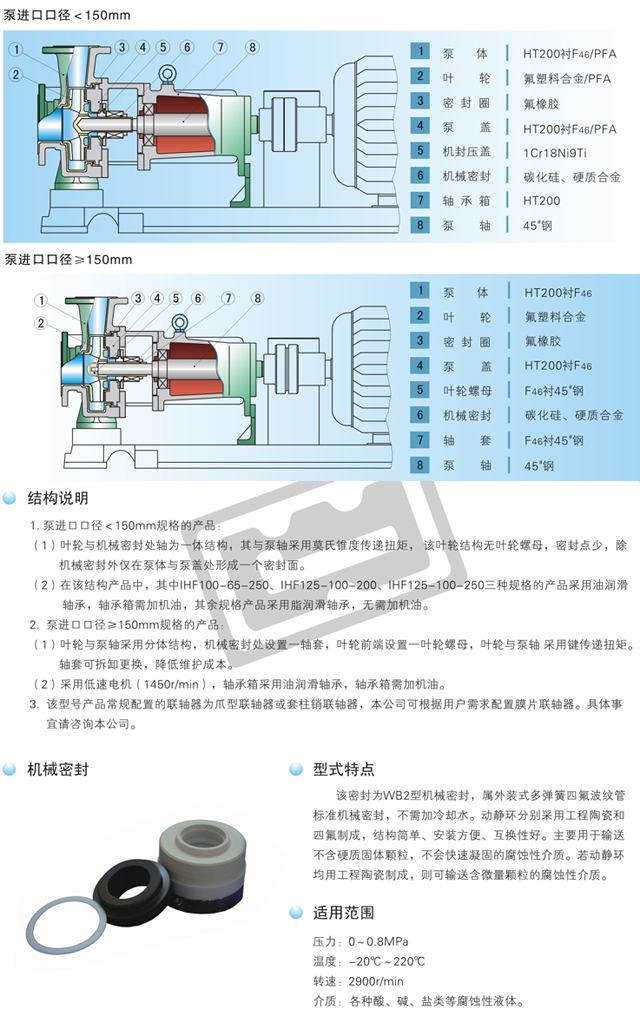

结构与材料

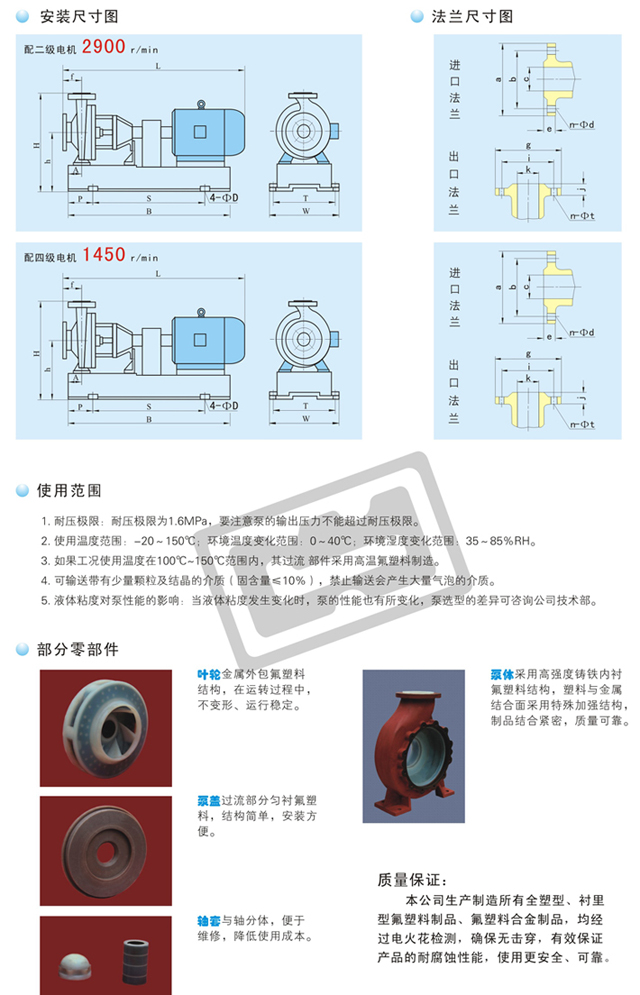

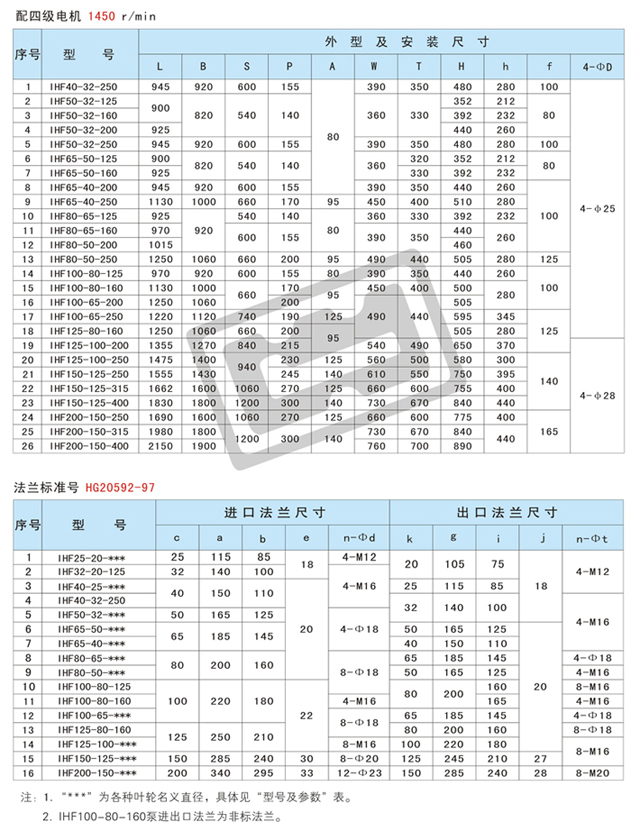

安装尺寸图



性能曲线图

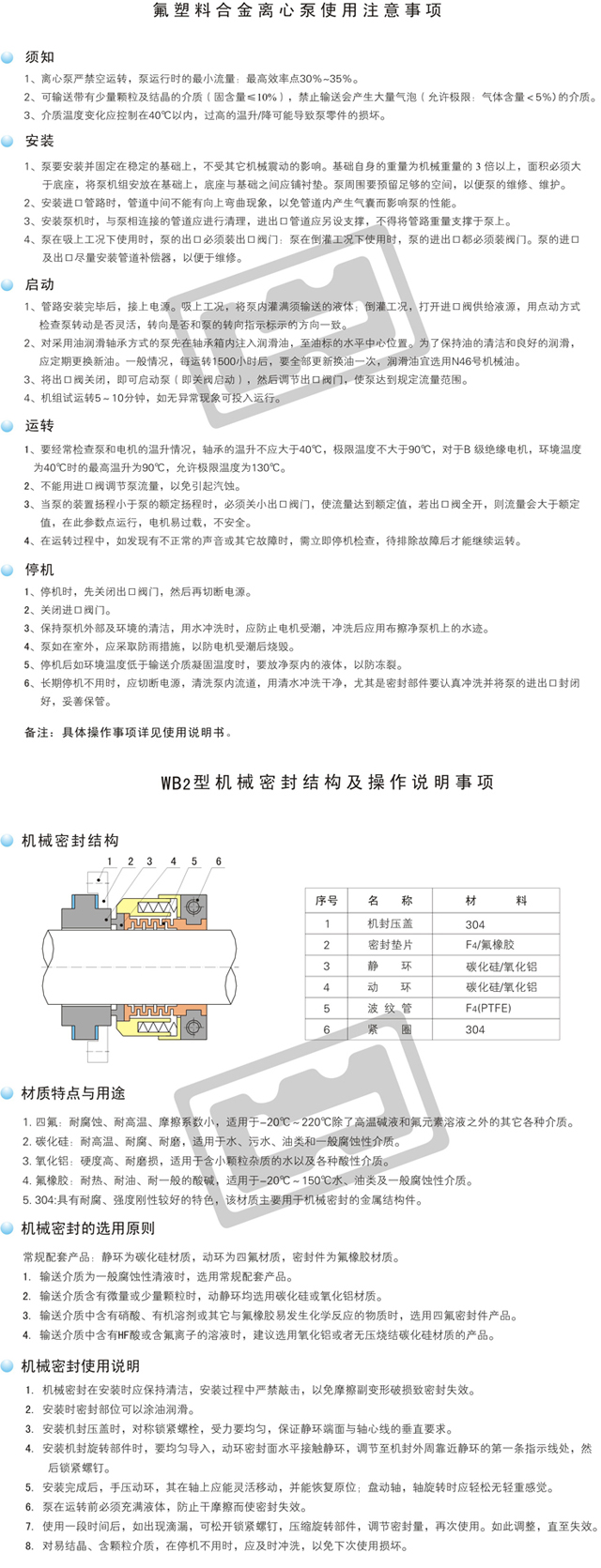

注意事项
