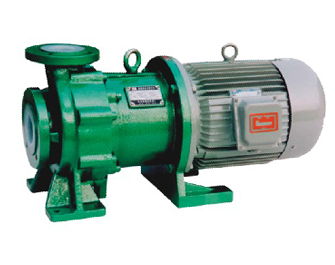

IMD磁力泵

产品综述

IMD40-25-165FA  IMD125-100-200F  IMD40-25-150FA
IMD40-25-170FA  IMD40-25-185F    IMD40-25-230F
IMD50-40-150F   IMD50-40-160F    IMD50-40-165F
IMD50-32-200F   IMD50-32-195F    IMD65-50-130F
IMD65-50-165F   IMD65-40-200F    IMD80-65-120F
IMD80-65-140F   IMD80-50-200F    IMD100-80-180F
IMD125-100-160F IMD100-80-160F

产品用途

IMD系列磁力泵,流量:1~160m3/h;杨程17~62m,适用于输送强腐蚀,易燃、易爆、有毒、易挥发的化学介质。
    适用温度:-20℃~100℃

核心参数
1.专利名称:带组合性隔离套的磁力泵
专利号:ZL200820038728.3
1专利名称:新型氟塑料合金磁力本
专利号:ZL200820038729.8

设计特点

无滴漏

IMD系列磁力驱动泵,取消了轴封,利用磁力偶合间接传动,完全消除了滴漏的现象。
无磁涡流热

IMD系列磁力驱动泵采用最新材料制成的隔离套具有高强度的力学性,彻底消除了一般磁力泵具有的磁涡流的现象。
易拆卸

IMD系列磁力驱动泵采用独特的后拉式结构,一人便可以轻松地进行内部检修和零件更换,无需拆卸管道,大大方便了日常的检修和保养工作。

结构紧凑

采用直联式结构,磁性联轴器直接安装于电机轴上,无滚动轴承损耗,高效率、低噪音。泵整机占用场地小,节约空间,安装简便。

型号及参数

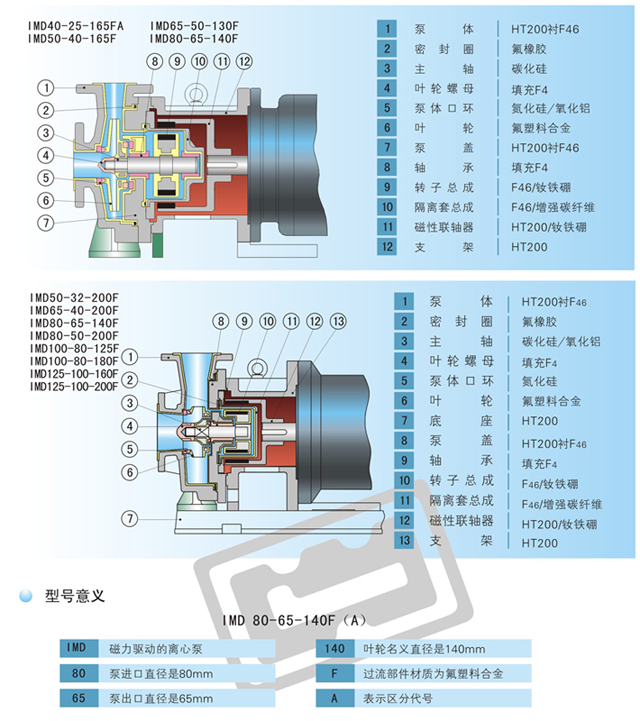

结构与材料

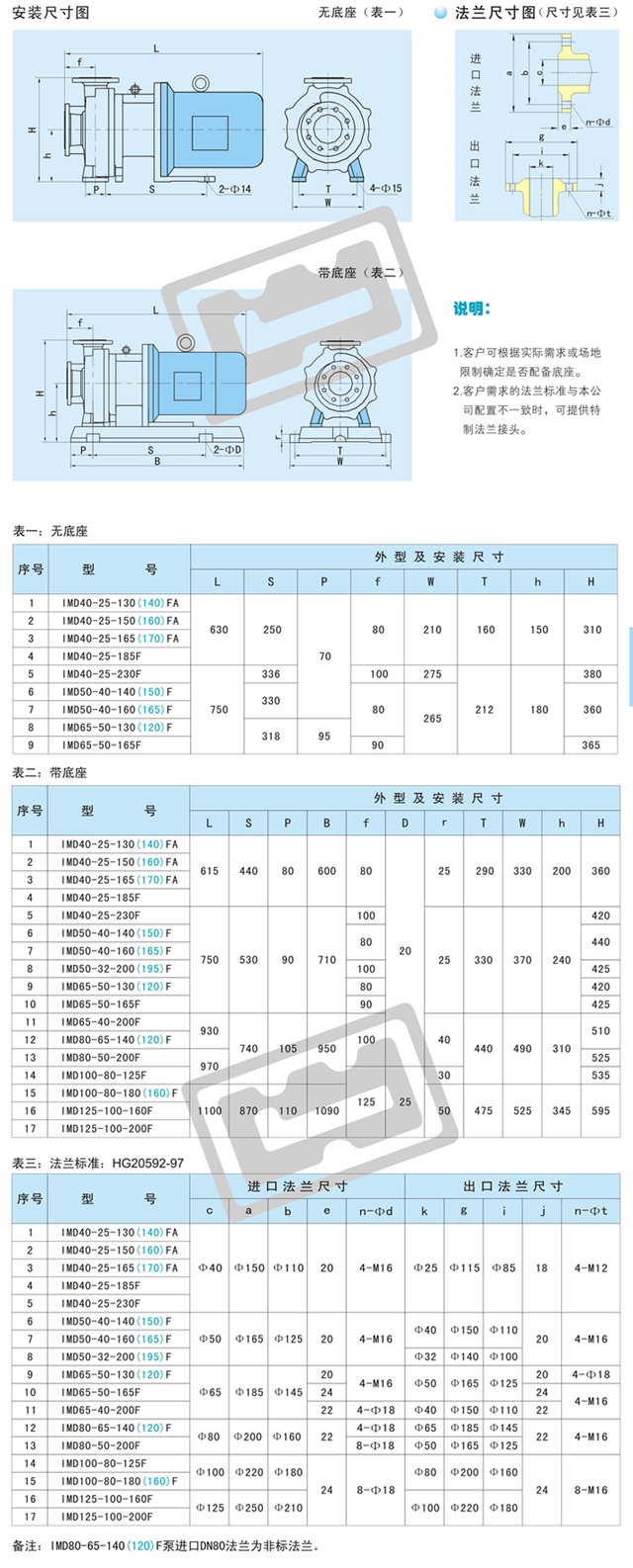

安装尺寸图

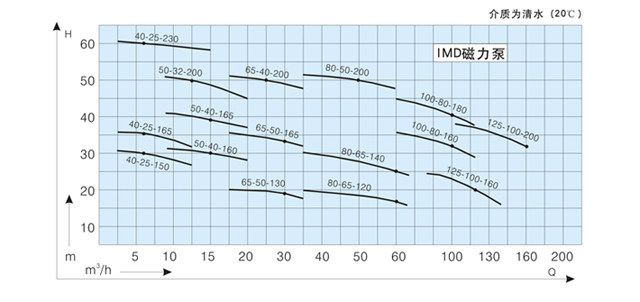

性能曲线图

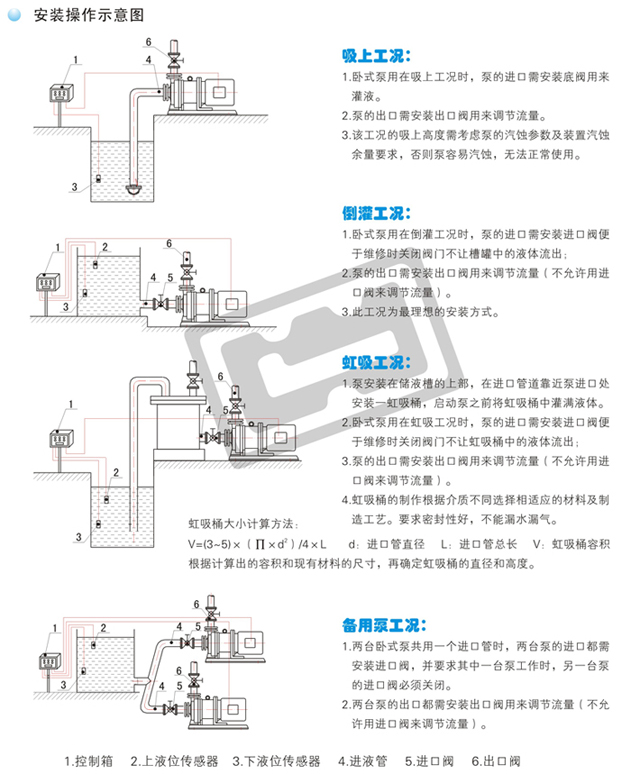

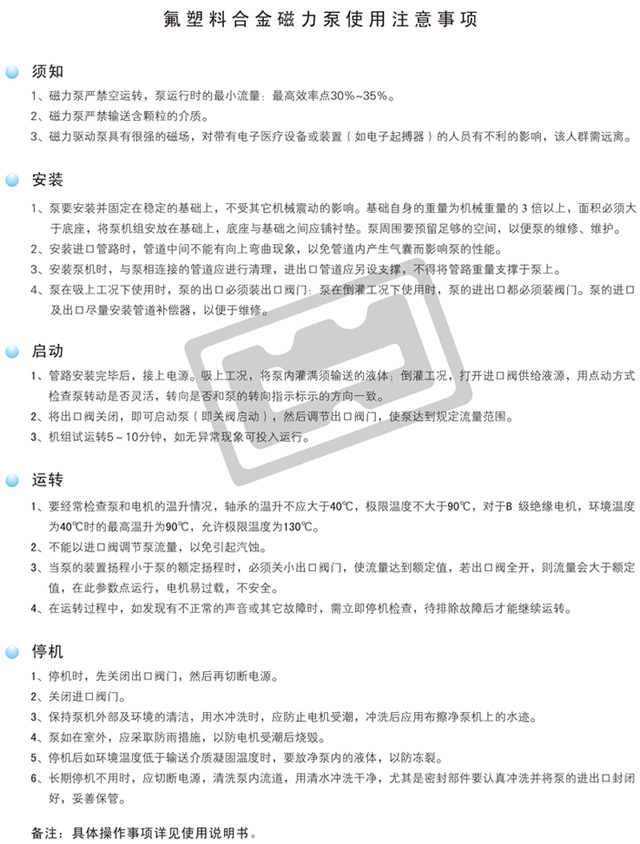

注意事项
