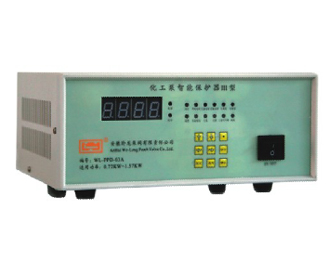

化工泵智能保护器

产品综述

WL-PPD-03A :适用泵阀功率0.72kw~1.57kw
WL-PPD-05A :适用泵阀功率1.20kw~2.64kw
WL-PPD-10A :适用泵阀功率2.40kw~5.28kw
WL-PPD-20A :适用泵阀功率4.80kw~10.56kw
WL-PPD-30A :适用泵阀功率7.20kw~15.840kw
WL-PPD-50A :适用泵阀功率12.00kw~26.40kw
WL-PPD-100A:适用泵阀功率24.00kw~52.80kw

产品用途

1、保护功能
过流、欠载时限保护。
堵转、三相不平衡、断相保护。
2、设定功能
开机延时设定。
过流上限延时设定。
欠载下限延时设定。
过流上限设定。
欠载下限设定。
3、显示功能
运行时数码管实时动态显示当前功率。
设定状态指示灯提示。
保护状态故障类别显示。
4、可上行与计算机进行通信,采用微机集中监控各泵阀状态(此功能需要客户单独定制)。

设计特点

1、低电流接线式、高电流非接触式电流传感器检测取样。
2、四位数码管精确显示。
3、智能指示灯提示设置,智能指示灯报错报警。
4、1-3路输出控制端口。
5、3X3键盘,9键操作更加方便。
6、启动延时、欠载延时、过流延时可人工设定。
7、上、下限值可人工设定。
8、三相取样、单项取样更加方便灵活,可根据客户需求定制。

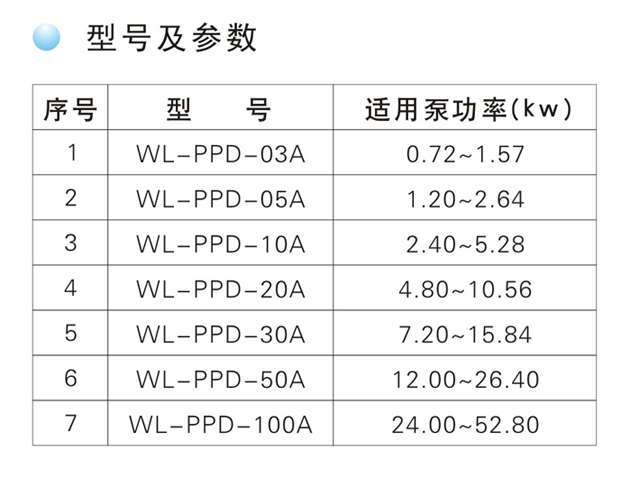

型号及参数

安装尺寸图

性能曲线图

保护特性:

 1、开机延时设定范围:0-9999s。

2、过流上限延时设定范围:0-9999 s。

3、欠载下限延时设定范围:0-9999 s。

4、三相不平衡保护:任意两相间电流相差≥60%时,自动断开泵阀电源。

5、断相保护:任何一相或两相断开时,自动断开泵阀电源。

电源开关

电源开关:

0被按下时为关,1被按下时为开

数码显示区:

显示时间(单位:秒)或者功率(单位:千瓦)

进入设定时,被设定位闪烁显示(小数点位设定除外),可使用按键区上、下、左、右键对该位操作。设定小数点时可以按键盘“· ”对小数点进行移位操作(仅设定欠载、过载功率值时有效)。

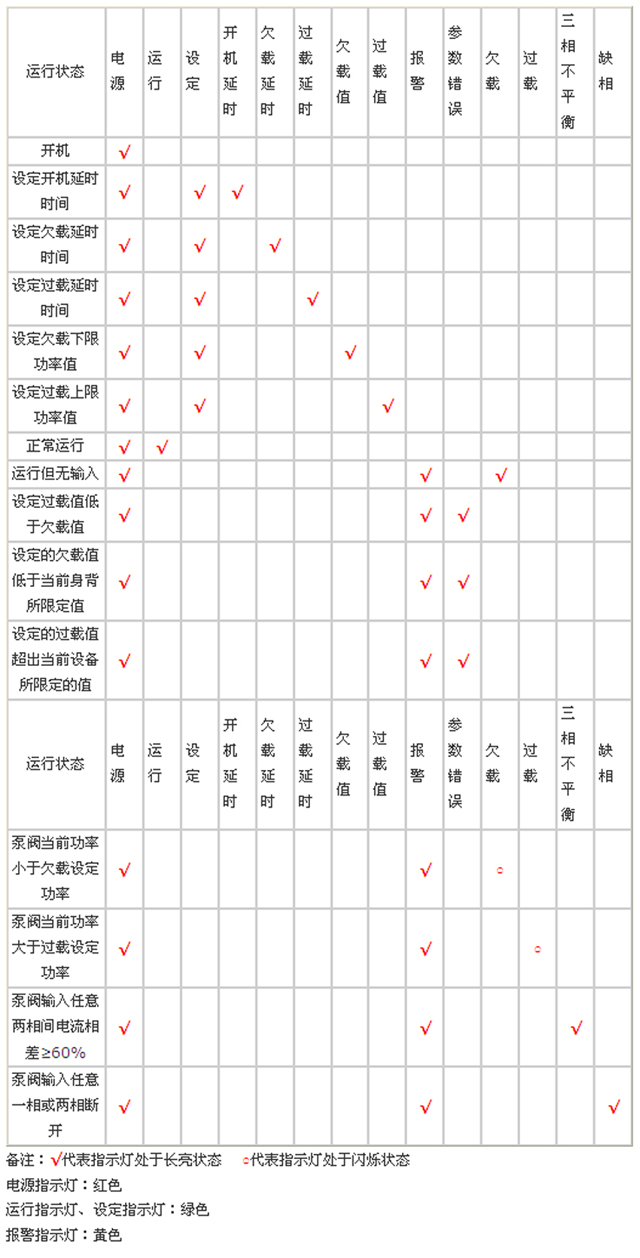

指示灯显示区:

显示当前运行状态,设置提示及报警提示
