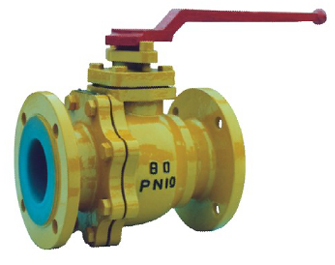

衬氟球阀

产品综述

Q41F-10C-20  Q41F-10C-25  Q41F-10C-32
Q41F-10C-40  Q41F-10C-50  Q41F-10C-65
Q41F-10C-80  Q41F-10C-100 Q41F-10C-125
Q41F-10C-150

产品用途

本产品是为各种强腐蚀性介质的启闭控制而设计的 ,广泛使用于石油、化工、染化、农药、制酸制碱等行业,是目前防腐设备最理想的选择。

设计特点

Q41F-10C系列氟塑料球阀,阀壳采用碳钢精铸,内衬氟塑料,阀球及过流部件包氟塑料,具有外型美观、强度高、经久耐用的特点。

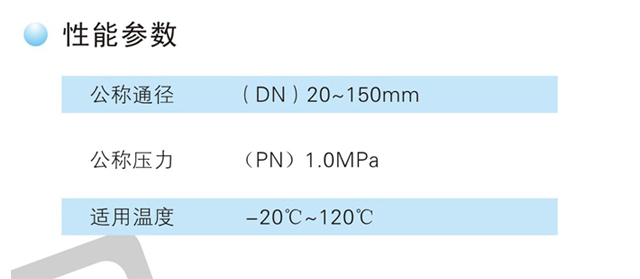

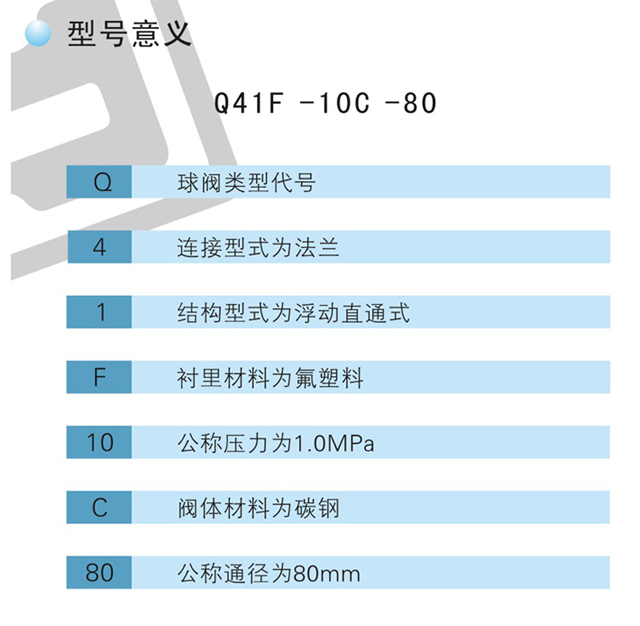

型号及参数

结构与材料

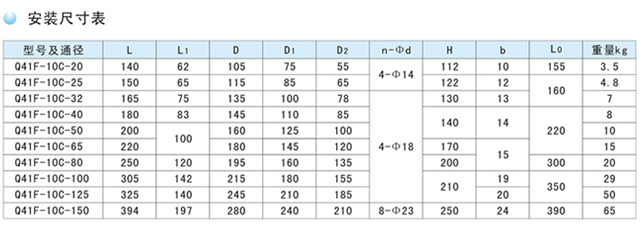

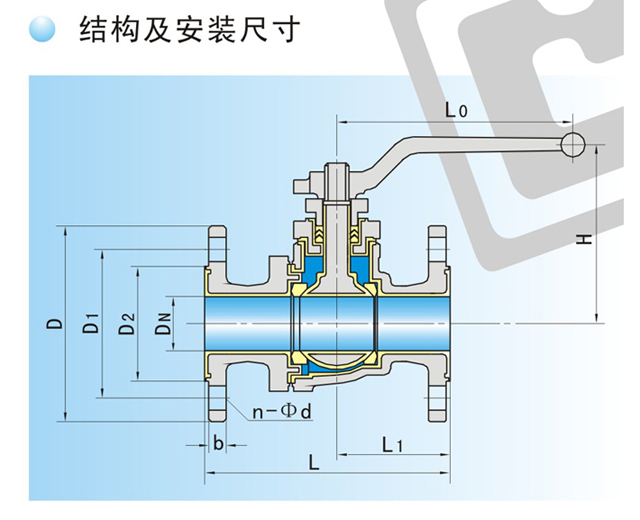

安装尺寸图

性能曲线图
